YVP系列变频调速三相异步电动机

机座中心高：H80~H355mm

额定输出功率：0.55kW~315kW

电源电压：380V、50Hz (可根据用户定制)

调频范围：5-100 Hz

防护等级：IP54、IP55

热分级：155（F）

冷却方式：IC416

服务热线： 400-631-6900

在线咨询

产品详情
产品参数
安装形式与安装尺寸

产品简介 Product introduction

YVP系列电动机是经过特殊设计的与异步变频器配套使用的交流变频无级调速电机，可在变频电源下工作，分带编码器的和不带编码器的两种。

该系列产品调速范围，在5-50Hz恒转矩运行，50-100Hz恒功率运行，运行平稳、转矩脉动小。根据使用要求，分带编码器的和不带编码器的两种。安装独立风扇冷却装置，使电机在不同转速下均有良好的冷却效果。电机带编码器时起动更平稳、控制更精确。

该系列产品适用于风机、水泵、液压站、塑料机械、造纸机械、橡胶机械等需要无级调速的场合，可替代YCT系列电动机，效率和控制精度高。

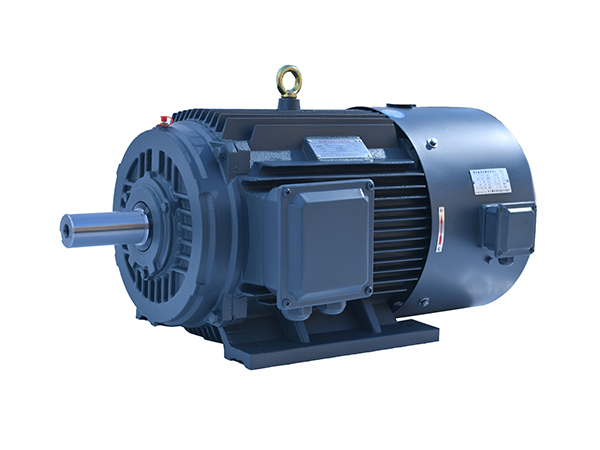

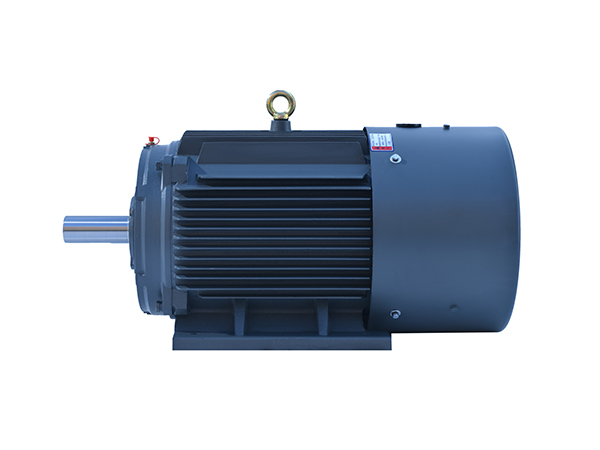

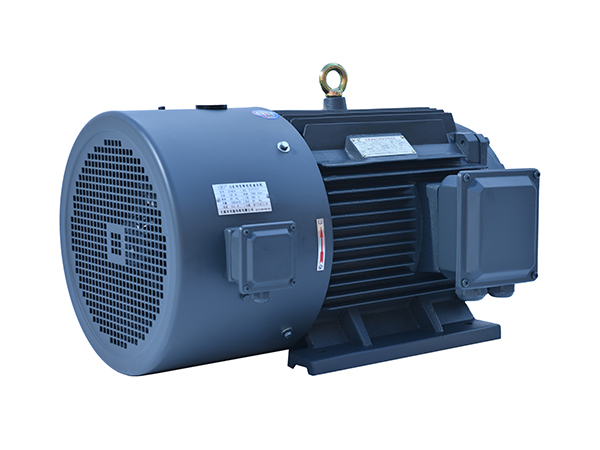

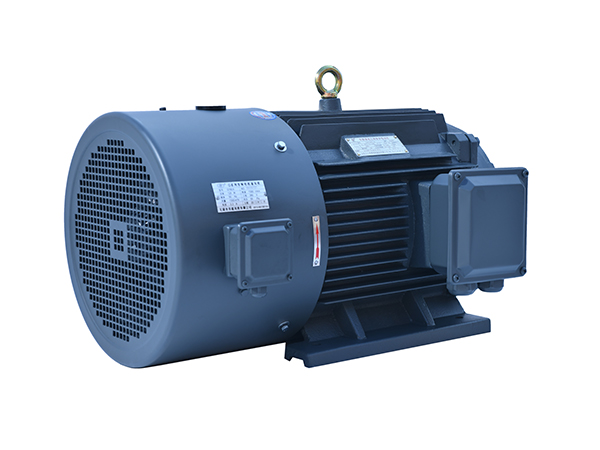

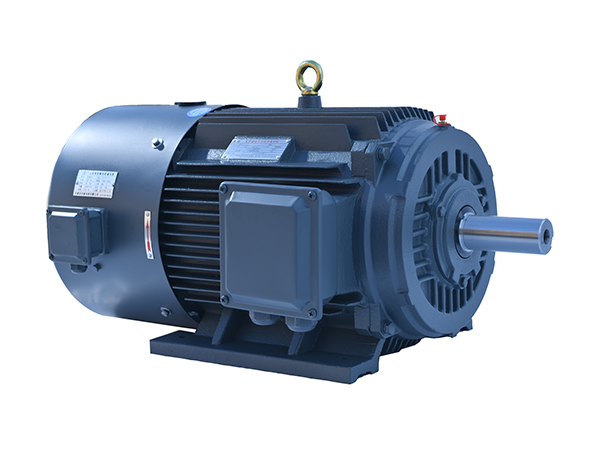

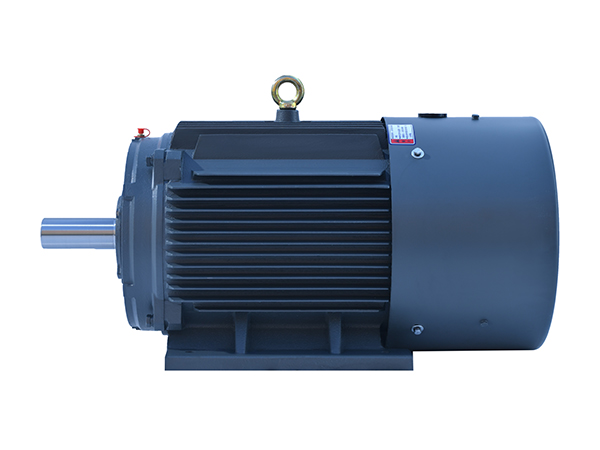

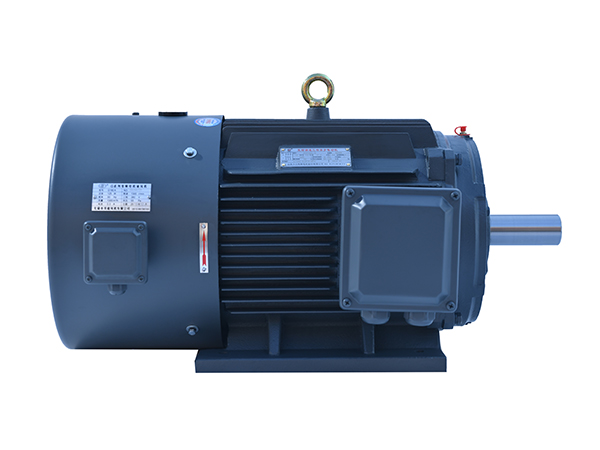

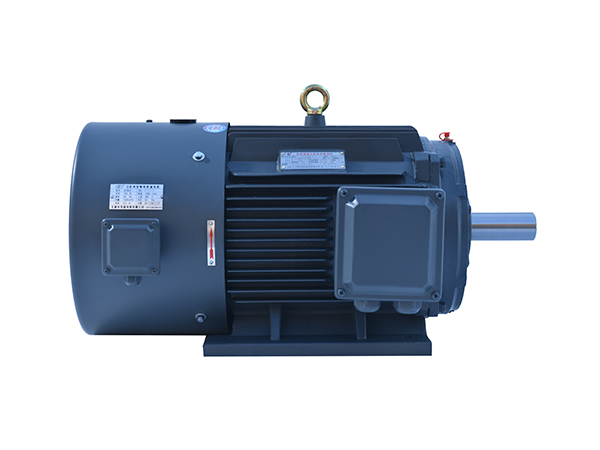

产品展示 Product display

公司实力 Company strength

: 01
研发持续创新与改善

百余人研发团队，建有山东省企业技术中心、山东省特种电机工程技术研究中心和国家电机专业博士后科研工作站，公司拥有国家专利100余项，参与制定的国家和行业标准40余项，荣获“专利示范企业”、“专利大户”等荣誉称号。

: 02
品质质量保证体系

公司建立了完善的质量保证体系，有效对产品生产过程进行控制。公司通过了三体系认证（ISO9001、ISO14001、OHSAS18001体系）、两化融合管理体系认证、知识产权管理体系认证、测量管理体系认证、商品售后服务评价体系认证。

: 03

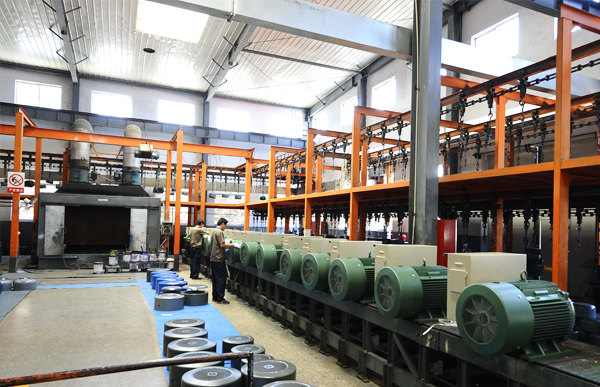

生产线满足产品定制需求

公司是优秀新三板公司、高新技术企业，占地70000+平方米。公司产品通过了国家节能认证、CCC认证、CC认证、CE认证、CSA认证、RoHS认证和REACH认证，产品畅销国内外。可满足客户小批量、多品种、快速、准确的产品定制需求。

产品参数 Product parameters

型号 Type	功率 Power (kW)	额定电流 Rated current (A)	额定转矩 Rated torque (N.m)	堵转转矩 Locked Torque ┈┈┈ 额定转矩 Rated Toque	最小转矩 Min Torque ┈┈┈ 额定转矩 Rated Toque	最大转矩 Max Torque ┈┈┈ 额定转矩 Rated Toque	堵转电流 Locked Current ┈┈┈ 额定电流 Rated Current	恒转矩变频范围 Constant torque frequency converting scope （Hz）	恒功率变频范围 Constant power frequency converting scope （Hz）
2极—同步转速3000(r/min) 50Hz 2pole—Synchronous speed 3000 rpm 50Hz
YVP80M1-2	0.75	1.8	2.4	2.2	1.5	2.3	6.1	5~50	50~60
YVP80M2-2	1.1	2.6	3.5				7.0
YVP90S-2	1.5	3.4	4.8
YVP90L-2	2.2	4.8	7.0		1.4
YVP100L-2	3	6.3	9.6				7.5
YVP112M-2	4	8.2	12.7
YVP132S1-2	5.5	11.1	17.5	2.0	1.2
YVP132S2-2	7.5	14.8	23.9
YVP160M1-2	11	21.2	35.0
YVP160M2-2	15	28.6	47.8
YVP160L-2	18.5	34.7	58.9		1.1	2.2
YVP180M-2	22	41.0	70.0
YVP200L1-2	30	55.4	95.5
YVP200L2-2	37	67.8	118
YVP225M-2	45	82.1	143		1.0
YVP250M-2	55	99.8	175		1.0			3~50
YVP280S-2	75	135	239		0.9
YVP280M-2	90	160	287
YVP315S-2	110	195	350	1.8			7.1
YVP315M-2	132	233	420
YVP315L1-2	160	279	509
YVP315L2-2	200	348	637		0.8
YVP355M1-2	220	382	700	1.2	0.71
YVP355M-2	250	433	796
YVP355L1-2	280	484	891
YVP355L-2	315	545	1003
4极—同步转速1500(r/min) 50Hz 4pole— Synchronous speed 1500 rpm50Hz
YVP80M1-4	0.55	1.5	3.5	2.4	1.7	2.3	5.2	5~50	50~100
YVP80M2-4	0.75	2.0	4.8				6.0
YVP90S-4	1.1	2.8	7.0
YVP90L-4	1.5	3.6	9.6	2.3	1.6
YVP100L1-4	2.2	5.0	14.0				7.0
YVP100L2-4	3	6.7	19.1
YVP112M-4	4	8.8	25.5	2.2	1.5

型号 Type	功率 Power (kW)	额定电流 Rated current (A)	额定转矩 Rated torque (N.m)	堵转转矩 Locked Torque ┈┈┈ 额定转矩 Rated Toque	最小转矩 Min Torque ┈┈┈ 额定转矩 Rated Toque	最大转矩 Max Torque ┈┈┈ 额定转矩 Rated Toque	堵转电流 Locked Current ┈┈┈ 额定电流 Rated Current	恒转矩变频范围 Constant torque frequency converting scope （Hz）	恒功率变频范围 Constant power frequency converting scope （Hz）
YVP132S-4	5.5	11.7	35.0	2.2	1.4	2.3	7.0	5~50	50~100
YVP132M-4	7.5	15.4	47.8
YVP160M-4	11	22.5	70.0
YVP160L-4	15	30.0	95.5				7.5
YVP180M-4	18.5	36.3	118	2.0	1.2	2.2
YVP180L-4	22	42.9	140
YVP200L-4	30	57.9	191				7.2
YVP225S-4	37	70.2	236	1.9
YVP225M-4	45	84.9	287	1.9	1.1
YVP250M-4	55	103	350	2.0	1.1			3~50
YVP280S-4	75	140	478	1.9	1.0
YVP280M-4	90	167	573	1.9
YVP315S-4	110	201	700	1.8			6.9
YVP315M-4	132	240	840
YVP315L1-4	160	287	1019
YVP315L2-4	200	359	1273		0.9
YVP355M1-4	220	390	1401	1.4	0.83
YVP355M-4	250	443	1592		0.83
YVP355L1-4	280	496	1783		0.71
YVP355L-4	315	558	2006		0.71
6极—同步转速1000(r/min) 50Hz 6poles—Synchronous speed1000 rpm 50Hz
YVP90S-6	0.75	2.3	7.2	2.0	1.5	2.2	5.5	5~50	50~100
YVP90L-6	1.1	3.1	10.5		1.3
YVP100L-6	1.5	4.0	14.3
YVP112M-6	2.2	5.5	21.0				6.5
YVP132S-6	3	7.4	28.7
YVP132M1-6	4	9.7	38.2
YVP132M2-6	5.5	12.9	52.5
YVP160M-6	7.5	17.2	71.6
YVP160L-6	11	24.4	105		1.2
YVP180L-6	15	31.6	143	2.1			7.0
YVP200L1-6	18.5	38.5	177			2.0
YVP200L2-6	22	44.7	210
YVP225M-6	30	59.3	287	1.7
YVP250M-6	37	71.0	353	1.8
YVP280S-6	45	85.9	430		1.1
YVP280M-6	55	104	525		1.1			3~50

型号 Type	功率 Power (kW)	额定电流 Rated current (A)	额定转矩 Rated torque (N.m)	堵转转矩 Locked Torque ┈┈┈ 额定转矩 Rated Toque	最小转矩 Min Torque ┈┈┈ 额定转矩 Rated Toque	最大转矩 Max Torque ┈┈┈ 额定转矩 Rated Toque	堵转电流 Locked Current ┈┈┈ 额定电流 Rated Current	恒转矩变频范围 Constant torque frequency converting scope （Hz）	恒功率变频范围 Constant power frequency converting scope （Hz）
YVP315S-6	75	141	716	1.6	1.0	2.0	7.0	3~50	50~100
YVP315M-6	90	169	860				7.0
YVP315L1-6	110	206	1051				6.7
YVP315L2-6	132	244	1261
YVP355M1-6	160	292	1528	1.3	0.95
YVP355M-6	185	338	1767		0.83
YVP355M3-6	200	365	1910
YVP355L1-6	220	402	2101
YVP355L-6	250	456	2388
YVP355L2-6	280	511	2674
8极—同步转速750(r/min) 50Hz 8poles— Synchronous speed 750 rpm50Hz
YVP132S-8	2.2	6.0	28.0	7.5	1.2	2.0	6.0	5~50	50~100
YVP132M-8	3	7.9	38.2
YVP160M1-8	4	10.2	50.9
YVP160M2-8	5.5	13.6	70.0
YVP160L-8	7.5	17.7	95.5
YVP180L-8	11	25.1	140	1.8	1.1		6.6
YVP200L-8	15	34.0	191	0.7
YVP225S-8	18.5	41.0	236	0.7
YVP225M-8	22	47.3	280	1.8
YVP250M-8	30	63.4	382
YVP280S-8	37	77.7	471
YVP280M-8	45	94.0	573		1.0		6.6
YVP315S-8	55	111	700	1.6	1.0			3~50
YVP315M-8	75	151	955		0.9
YVP315L1-8	90	177	1146
YVP315L2-8	110	216	1401				6.4
YVP355M1-8	132	261	1618	1.3	0.83
YVP355M2-8	160	314	2037
YVP355L1-8	185	359	2356
YVP355L-8	200	387	2547
10极—同步转速600(r/min) 50Hz 10poles— Synchronous speed 600 rpm50Hz
YVP315S-10	45	99.6	716	1.4	0.8	2.0	6.2	5~50	50~100
YVP315M-10	55	121	875					3~50
YVP315L1-10	75	162	1194
YVP315L2-10	90	190	1433	1.2	0.71
YVP355M1-10	110	229	1751				6.0
YVP355M2-10	132	275	2101
YVP355L-10	160	333	2547

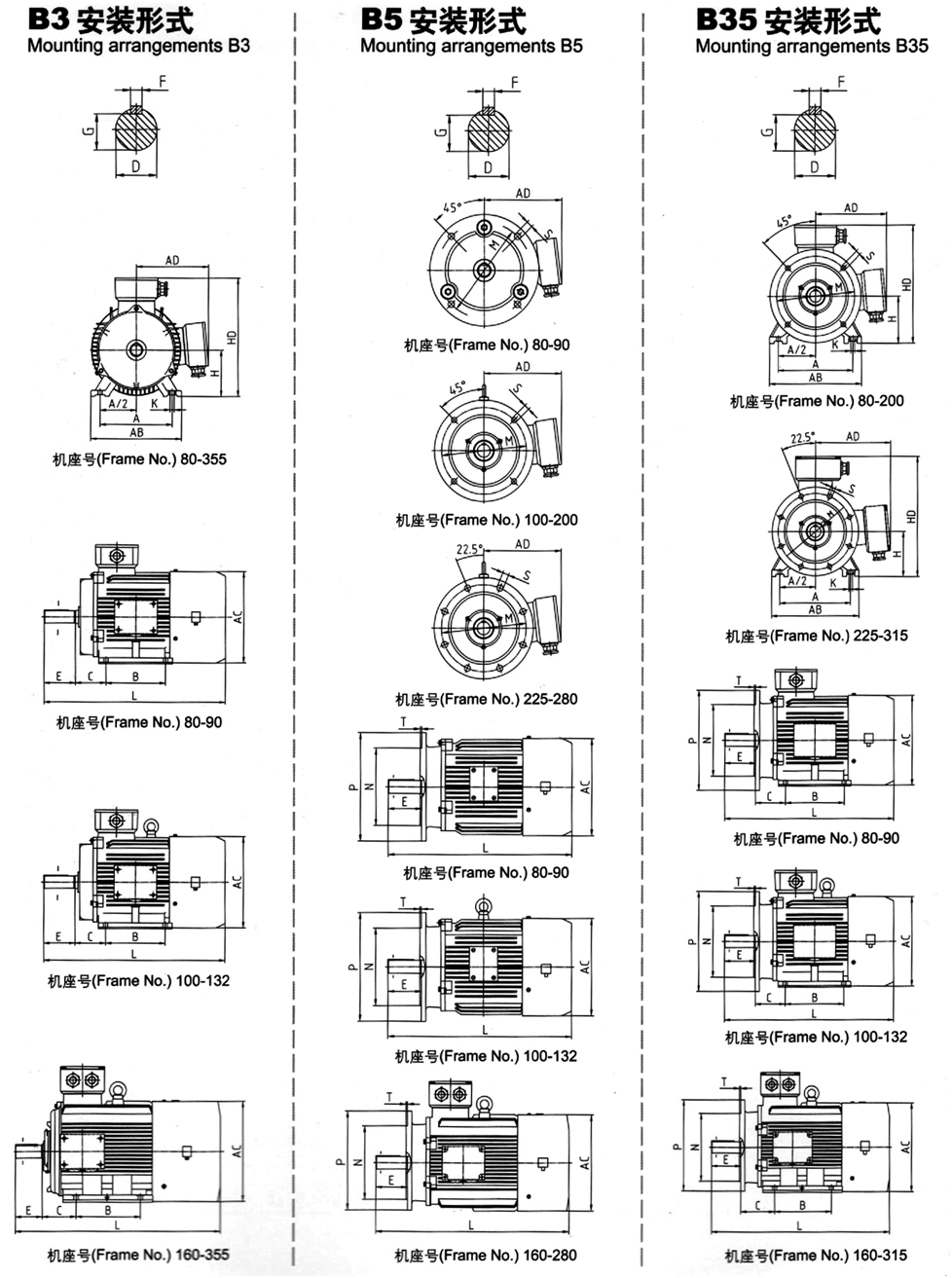

安装形式 Installation form

YVP系列变频调速三相异步电动机

安装尺寸 Mounting dimensions

机座号 Frame No.	极数 Poles No.	安装尺寸Mounting Dimensions																													外形尺寸 Outline dimensions
		A	A/2	B	C		D		E		F		G		H		K		M	N		P	R		S			T		凸缘孔数Holes No.	AB	AC	AD	HD	L
YVP80M	2、4	125	62.5	100	50	±1.5	19	+0.009 -0.004	40	±0.31	6	0 -0.030	15.5	0 -0.10	80	0 -0.5	10	+0.36 0	165	130	+0.014 -0.011	200	0	±1.5	12	+0.43 0	Ø1.0M	3.5	0 -0.12	4	165	175	145	175	350
YVP90S	2、4、6	140	70		56		24		50		8	0 -0.036	20	0 -0.20	90																180	195	155	195	390
YVP90L				125																															410
YVP100L		160	80	140	63	±2.0	28		60	±0.37			24		100		12	+0.43 0	215	180		250		±2.0	14.5		Ø1.2M	4			205	215	180	245	455
YVP112M		190	95		70										112																245	240	190	265	480
YVP132S	2、4、 6、8	216	108		89		38	+0.018 +0.002	80		10		33		132				265	230	+0.016 -0.013	300									280	275	210	315	530
YVP132M				178																															570
YVP160M		254	127	210	108	±3.0	42		110	±0.43	12	0 -0.043	37		160		14.5		300	250		350		±3.0	18.5	+0.52 0		5			330	335	265	385	655
YVP160L				254																															700
YVP180M		279	139.5	241	121		48				14		42.5		180																355	380	285	430	725
YVP180L				279																															765
YVP200L		318	159	305	133		55	+0.030 +0.011			16		49		200		18.5	+0.52 0	350	300	±0.016	400									395	420	315	475	850
YVP225S	4、8	356	406	286	149	±4.0	60		140	±0.50	18		53		225				400	350	±0.018	450		±4.0						8	435	475	345	530	900
YVP225M	2			311			55		110	±0.43	16		49																						915
	4、6、8						60		140	±0.50	18		53																						930
YVP250M	2	406	203	349	168	±4.0									250		24		500	450	±0.020	550									490	515	385	575	1015
	4、6、8						65						58
YVP280S	2	457	228.5	368	190										280	0 -1.0															550	580	410	640	1130
	4、6、8						75				20	0 -0.052	67.5
YVP280M	2			419			65				18	0 -0.043	58																						1180
	4、6、8						75				20	0 -0.052	67.5
YVP315S	2	508	254	406	216		65				18	0 -0.043	58		315		28		600	550	±0.022	660			24		Ø2.0M	6	0 -0.15	8	635	645	576	865	1340
	4、6、8、10						80		170		22	0 -0.052	71																						1370
YVP315M	2			457			65		140		18	0 -0.043	58																						1410
	4、6、8、10						80		170		22	0 -0.052	71																						1455
YVP315L	2			508			65		140		18	0 -0.043	58																						1410
	4、6、8、10						80		170		22	0 -0.052	71																						1455
YVP355M	2	610	305	560	254	±4.0	75		140		20		67.5		355				740	680	±0.025	800									740	750	680	1035	1640
	4、6、8、10						95	+0.033 +0.013	170		25		86																						1670
YVP355L	2			630			75	+0.033 +0.013	140		20		67.5																						1640
	4、6、8、10						95	+0.033 +0.013	170		25		86																						1670
