TYC系列三相永磁同步电动机

机座中心高：H132~H280mm

额定输出功率：5.5~55kW

电源电压、频率：380V、50Hz (可根据用户定制)

防护等级：IP54、IP55

热分级：155（F）

冷却方式：IC411

服务热线： 400-631-6900

在线咨询

产品详情
产品参数
安装形式与安装尺寸

产品简介 Product introduction

TYC系列电动机是异步起动同步运行的自起动永磁同步电动机。该产品采用了稀土永磁材料，具有效率高、功率因数高、启动转矩高、噪声小、温升低等特点，对电网电压比较敏感，要求电网电压与电动机的额定电压偏差在±2%以内。该产品可广泛应用于油田游梁式抽油机和矿山机械等行业，具有良好的使用性能和明显的节能效果。

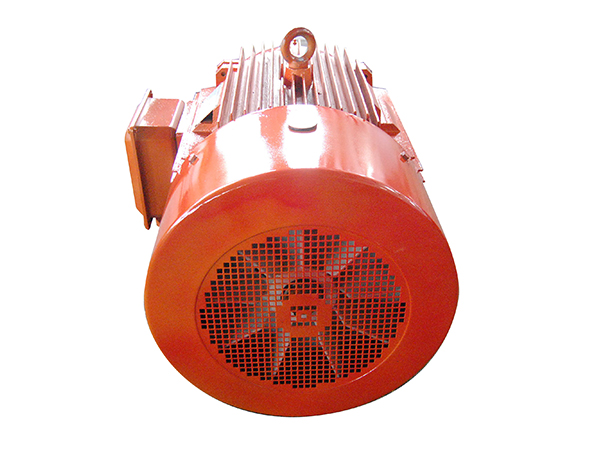

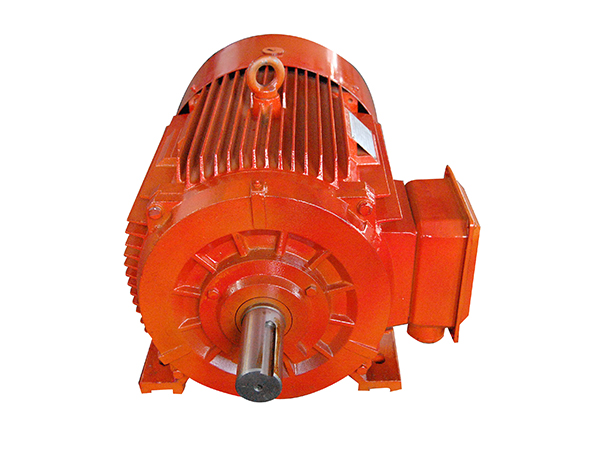

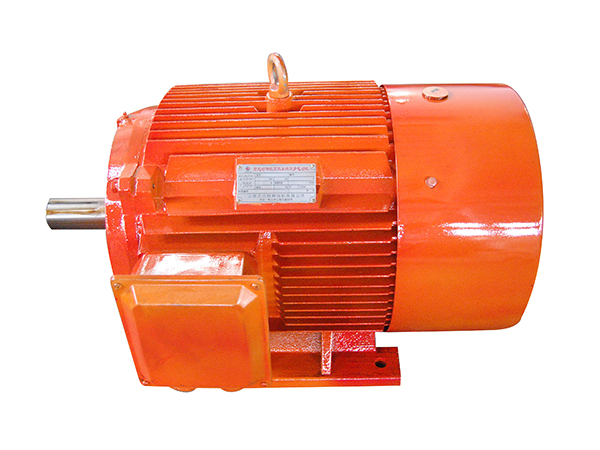

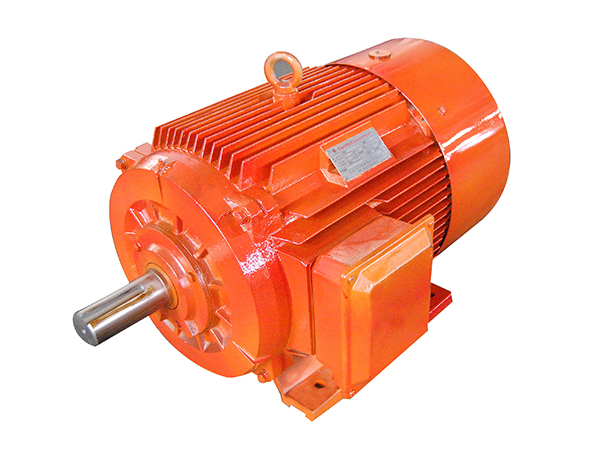

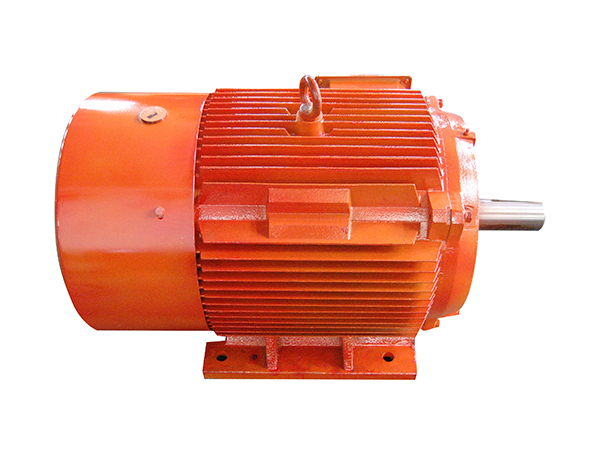

产品展示 Product display

公司实力 Company strength

: 01
研发持续创新与改善

百余人研发团队，建有山东省企业技术中心、山东省特种电机工程技术研究中心和国家电机专业博士后科研工作站，公司拥有国家专利100余项，参与制定的国家和行业标准40余项，荣获“专利示范企业”、“专利大户”等荣誉称号。

: 02
品质质量保证体系

公司建立了完善的质量保证体系，有效对产品生产过程进行控制。公司通过了三体系认证（ISO9001、ISO14001、OHSAS18001体系）、两化融合管理体系认证、知识产权管理体系认证、测量管理体系认证、商品售后服务评价体系认证。

: 03
生产线满足产品定制需求

公司是优秀新三板公司、高新技术企业，占地70000+平方米。公司产品通过了国家节能认证、CCC认证、CC认证、CE认证、CSA认证、RoHS认证和REACH认证，产品畅销国内外。可满足客户小批量、多品种、快速、准确的产品定制需求。

产品参数 Product parameters

型号 Type	额定功率 Rated Power (kW)	额定电流 Rated Current (A)	额定电压 Rated Volt (V)	额定转速 Rated Speed (r/min)	效率 EFF η（%）				功率因数 Power Foctor	堵转转矩 Locked Torque ┈┈┈ 额定转矩 Rated Toque	堵转电流 Locked Current ┈┈┈ 额定电流 Rated Current	最小转矩 Min Torque ┈┈┈ 额定转矩 Rated Toque
					负载率 Load Ratio
					1.0	0.75	0.5	0.25
TYC132S-4	5.5	9.5	380	1500	92.5	92.8	91.8	84.5	0.95-1.0	3.2	10.0	1.5
TYC132M-4	7.5	12.9	380	1500	93.2	93.5	92.5	84.5		3.2	10.0	1.5
TYC132M-6	5.5	9.5	380	1000	93.0	92.5	91.0	83.0		3.2	9.0	1.5
TYC160M-4	11	18.6	380	1500	94.5	94.2	92.5	85.0		3.2	10.0	1.4
TYC160L-4	15	25.4	380	1500	94.5	94.8	93.5	86.0		3.2	10.0	1.4
TYC160M-6	7.5	12.9	380	1000	93.2	92.8	91.2	83.5		3.2	9.0	1.5
TYC160M-6	11	18.8	380	1000	93.5	93.2	91.5	84.5		3.2	9.0	1.4
TYC160M-8	5.5	9.4	380	750	92.5	92.0	89.8	82.0		3.2	9.0	1.5
TYC160L-8	7.5	12.8	380	750	93.0	92.2	91.0	82.5		3.2	9.0	1.5
TYC180M-4	18.5	31.3	380	1500	94.5	94.8	93.5	86.0		3.2	10.0	1.4
TYC180L-4	22	37.1	380	1500	94.8	95.0	93.5	86.0		3.0	10.0	1.4
TYC180L-6	15	25.5	380	1000	94.0	93.5	92.0	85.0		3.2	9.0	1.4
TYC180L-8	11	18.7	380	750	93.2	92.5	91.5	83.5		3.2	9.0	1.4
TYC200L1-6	18.5	31.5	380	1000	94.2	93.8	92.5	85.0		3.2	9.0	1.4
TYC200L2-6	22	37.5	380	1000	94.0	93.5	93.0	92.0		3.2	9.0	1.4
TYC200L-8	15	25.4	380	750	93.5	93.0	92.0	84.0		3.2	9.0	1.4
TYC225S-8	18.5	29.8	380	750	94.0	93.5	92.2	84.2		3.2	9.0	1.4
TYC225M-8	22	36.9	380	750	94.0	93.5	92.2	84.2		3.0	9.0	1.4
TYC250M1-6	30	52.8	380	1000	94.8	94.2	93.2	85.2		3.0	9.0	1.4
TYC250M2-6	37	64.8	380	1000	94.8	94.2	93.2	85.2		3.0	9.0	1.3
TYC250M-8	30	50.6	380	750	94.2	93.8	92.5	84.8		3.0	9.0	1.4
TYC280S-6	45	78	380	1000	95.0	94.8	93.5	845.5		3.0	9.0	1.3
TYC280M-6	55	94.5	380	1000	95.0	94.8	93.5	85.5		3.0	9.0	1.3
TYC280S-8	37	62.9	380	750	94.8	94.2	93.2	85.2		3.0	9.0	1.3
TYC 280M-8	45	76.5	380	750	94.0	93.5	93.0	92.0		3.0	9.0	1.3
TYC200L1-12	11	18.4	380	500	91.5	91	90.5	89.5		2.2	6.9	1.2
TYC200L2-12	15	25	380	500	92	91.5	90.8	90		2.2	6.9	1.2
TYC250M1-12	22	39.4	380	500	92.5	92	91.5	90.8		2.0	7.0	1.2
TYC250M2-12	30	49.6	380	500	93	92.5	92	91.7		2.0	7.0	1.2
TYC280S-16	18.5	31	380	375	92	91.5	90.7	90		1.8	9.7	1.2
TYC280M-16	22	36.5	380	375	92.5	92	91.5	90.5		1.8	9.7	1.2

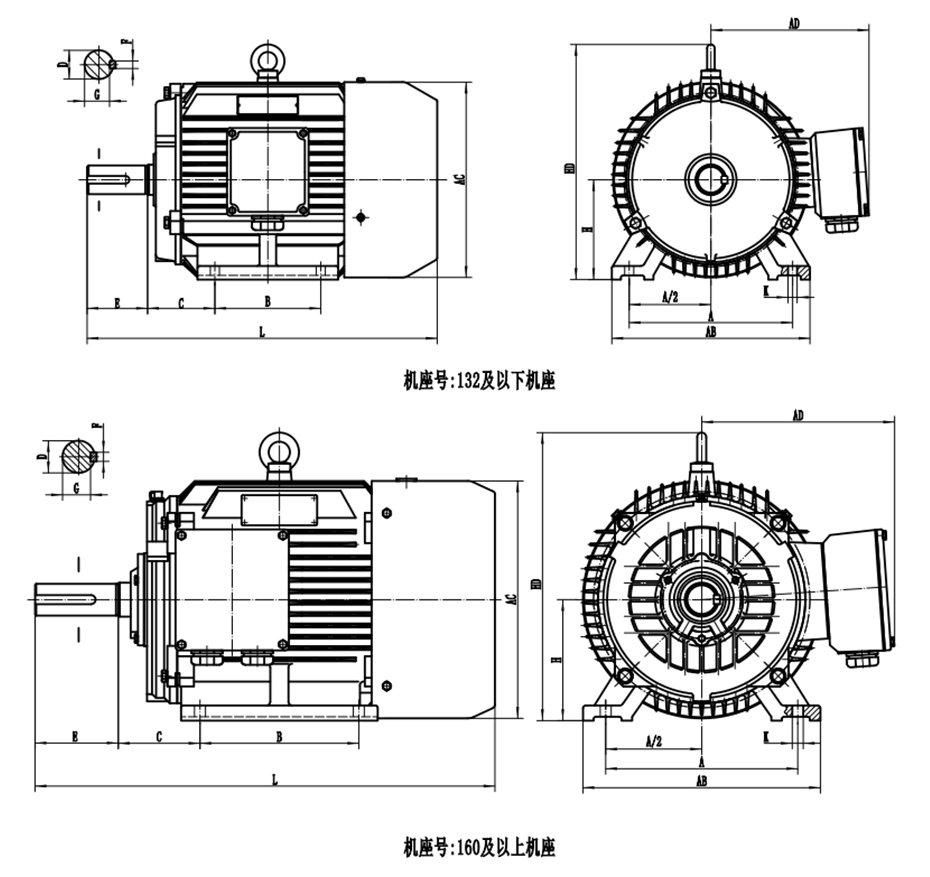

安装形式 Installation form

TYC系列三相永磁同步电动机

安装尺寸 Mounting dimensions

型号	极数	A	A/2	B	C		D		E	G	F	H		K	AB	AC	AD	HD	L
132S	4/6/8	216	108	140	89	±2.0	38	+0.018 -0.002	80	33	10	132	0 -0.5	12	280	275	210	315	530
132M				178															570
160M	4/6/8	254	127	210	108	±3.0	42		110	37	12	160		14.5	330	335	265	385	655
160L				254															700
180M		279	139.5	241	121		48			42.5	14	180			355	380	285	430	725
180L				279															765
200L	6/8/12	318	159	305	133		55	+0.030 -0.011		49	16	200		18.5	395	420	315	475	850
225S	8	356	178	286	149	±4.0	60		140	53	18	225			435	475	345	530	900
225M				311															930
250M	6/8/12	406	203	349	168		65			58		250		24	490	515	385	575	1015
280S	6/8/12	457	228.5	368	190		75			67.5	20	280	0 -1.0		550	580	410	640	1130
280M				419															1180
